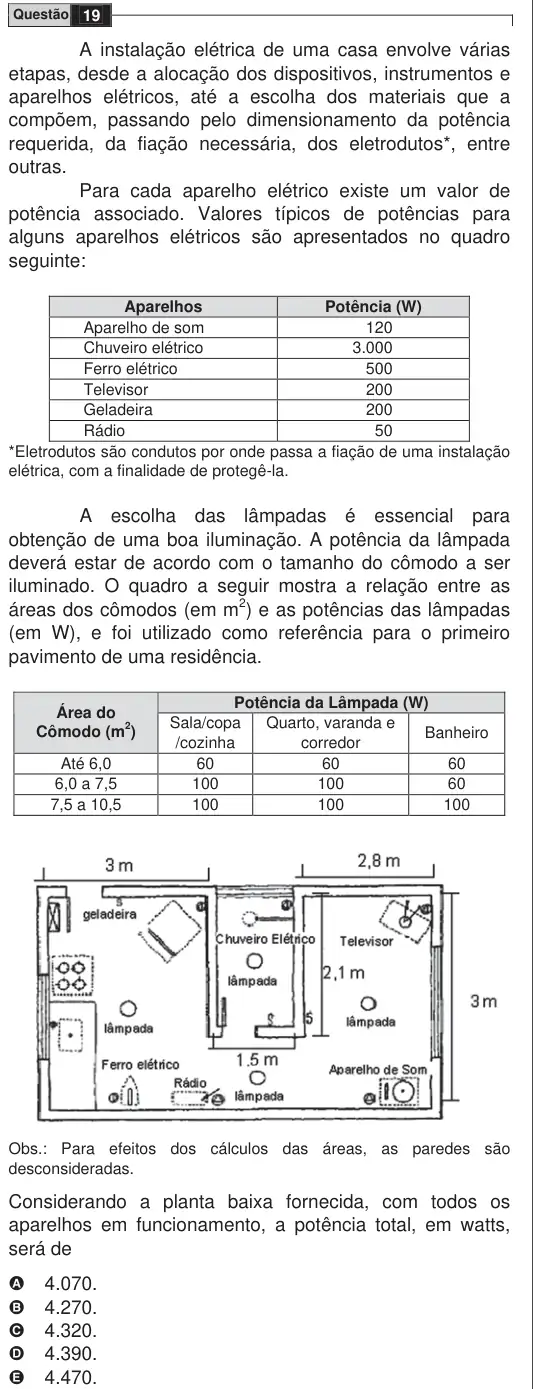

Questão 19 do ENEM 2009

A instalação elétrica de uma casa envolve várias etapas, desde a alocação dos dispositivos, instrumentos e aparelhos elétricos, até a escolha dos materiais que a compõem, passando pelo dimensionamento da potência requerida, da fiação necessária, dos eletrodutos*, entre outras. Para cada aparelho elétrico existe um valor de potência associado. Valores típicos de potências para alguns aparelhos elétricos são apresentados no quadro seguinte: Aparelhos Potência (W) Aparelho de som 120 Chuveiro elétrico 3.000 Ferro elétrico 500 Televisor 200 Geladeira 200 Rádio 50 *Eletrodutos são condutos por onde passa a fiação de uma instalação elétrica, com a finalidade de protegê-la. A escolha das lâmpadas é essencial para obtenção de uma boa iluminação. A potência da lâmpada deverá estar de acordo com o tamanho do cômodo a ser iluminado. O quadro a seguir mostra a relação entre as áreas dos cômodos (em m²) e as potências das lâmpadas (em W), e foi utilizado como referência para o primeiro pavimento de uma residência. Potência da Lâmpada (W) Área do Cômodo (m²) Sala/copa Quarto, varanda e Banheiro /cozinha corredor Até 6,0 60 60 60 6,0 a 7,5 100 100 60 7,5 a 10,5 100 100 100 Obs.: Para efeitos dos cálculos das áreas, as paredes são desconsideradas.
