Questão 83 do ENEM 2013 (Ciências da Natureza)

Question

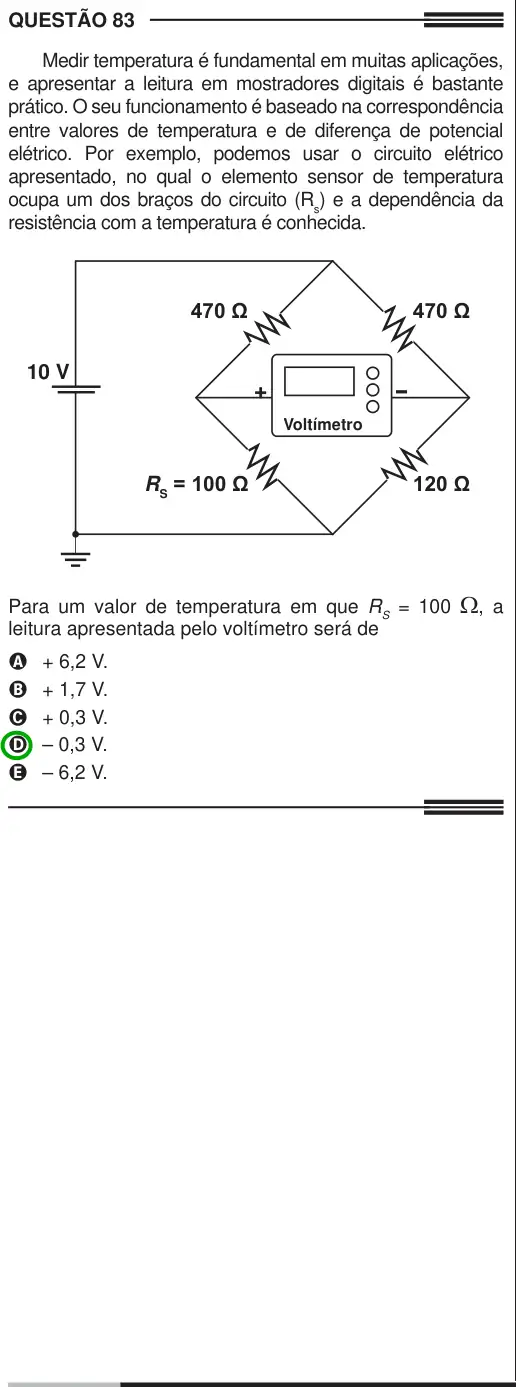

Medir temperatura é fundamental em muitas aplicações, e apresentar a leitura em mostradores digitais é bastante prático. O seu funcionamento é baseado na correspondência entre valores de temperatura e de diferença de potencial elétrico. Por exemplo, podemos usar o circuito elétrico apresentado, no qual o elemento sensor de temperatura ocupa um dos braços do circuito (Rs) e a dependência da resistência com a temperatura é conhecida.
470 Ω 470 Ω
10 V + Voltímetro
RS = 100 Ω 120 Ω

Para um valor de temperatura em que RS = 100 Ω, a leitura apresentada pelo voltímetro será de

A) + 6,2 V.
B) + 1,7 V.
C) + 0,3 V.
D) – 0,3 V.
E) – 6,2 V.

Accepted Answer

Alternativa D: – 0,3 V.

O circuito descrito forma uma ponte com dois resistores fixos de 470 Ω e dois resistores variáveis, RS (sensor de temperatura) e 120 Ω, alimentados por uma fonte de 10 V. Quando RS = 100 Ω, a ponte fica ligeiramente desequilibrada em relação ao braço de 120 Ω, fazendo o voltímetro registrar uma pequena diferença de potencial negativa, próxima de −0,3 V, conforme a polaridade estabelecida na montagem. A alternativa "+6,2 V" está errada porque um valor tão alto não é compatível com o pequeno desequilíbrio esperado entre resistências próximas (100 Ω e 120 Ω) nessa configuração de ponte. Consulte a figura da questão.
