Questão 68 do ENEM 2015 (Ciências da Natureza)

Question

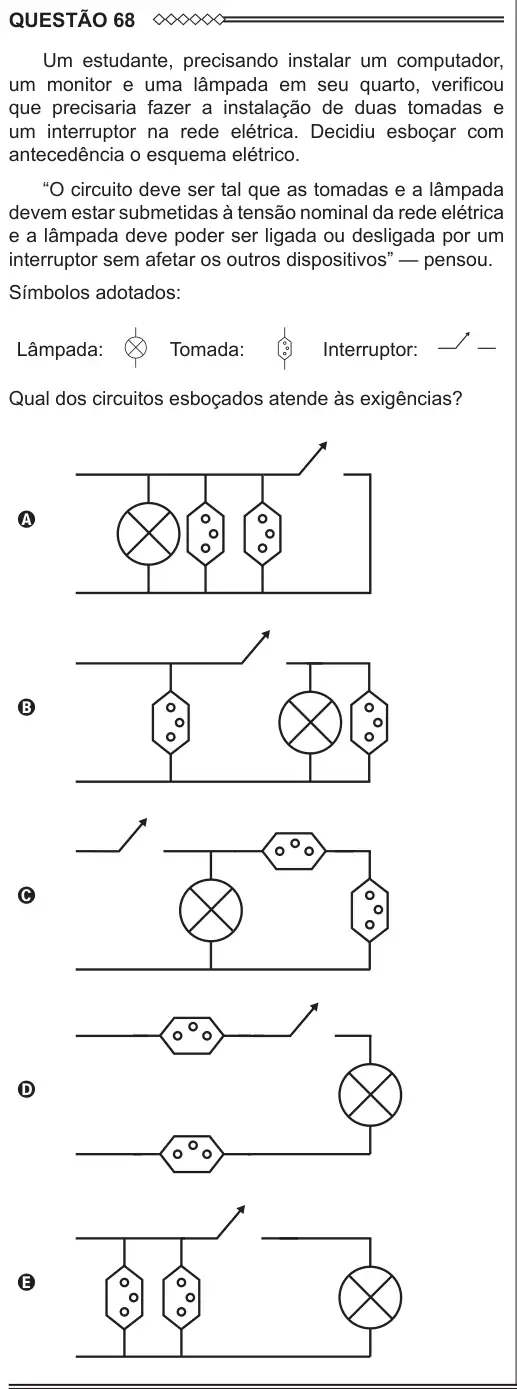

Um estudante, precisando instalar um computador, um monitor e uma lâmpada em seu quarto, verificou que precisaria fazer a instalação de duas tomadas e um interruptor na rede elétrica. Decidiu esboçar com antecedência o esquema elétrico.
“O circuito deve ser tal que as tomadas e a lâmpada devem estar submetidas à tensão nominal da rede elétrica e a lâmpada deve poder ser ligada ou desligada por um interruptor sem afetar os outros dispositivos” — pensou.
Símbolos adotados:
Lâmpada: Tomada: Interruptor:

Qual dos circuitos esboçados atende às exigências?

A) Alternativa A (ver figura)
B) Alternativa B (ver figura)
C) Alternativa C (ver figura)
D) Alternativa D (ver figura)
E) Alternativa E (ver figura)

Accepted Answer

Alternativa E: Alternativa E (ver figura)

Para que as tomadas e a lâmpada estejam sempre sob a tensão da rede, e o interruptor controle apenas a lâmpada sem afetar as tomadas, é preciso que as tomadas estejam ligadas diretamente aos fios da rede (em paralelo), enquanto o interruptor fica em série apenas com a lâmpada, também em um ramo paralelo às tomadas — esse é o único arranjo entre as opções que atende simultaneamente às duas exigências do estudante. Consulte a figura da questão, pois a resposta depende da comparação visual entre os diferentes esquemas elétricos apresentados.

Questão 68 do ENEM 2015
