Questão 74 do ENEM 2016 (Ciências da Natureza)

Question

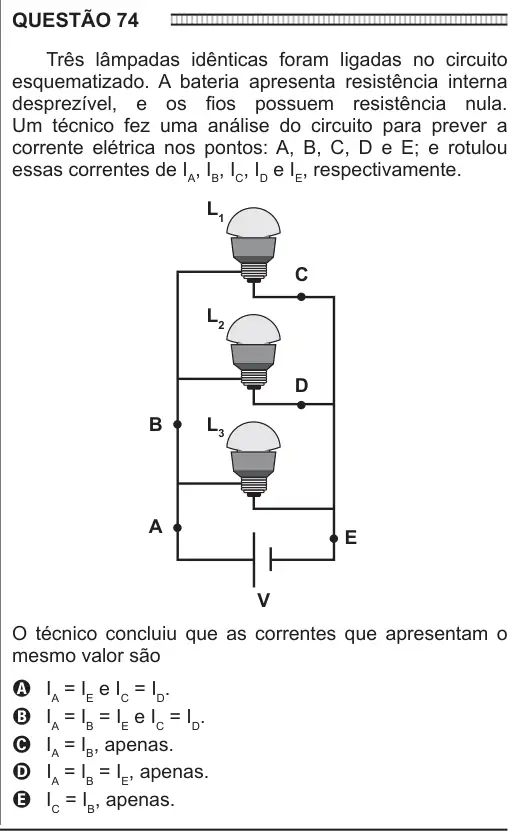

Três lâmpadas idênticas foram ligadas no circuito esquematizado. A bateria apresenta resistência interna desprezível, e os fios possuem resistência nula. Um técnico fez uma análise do circuito para prever a corrente elétrica nos pontos: A, B, C, D e E; e rotulou essas correntes de IA, IB, IC, ID e IE, respectivamente.
L₁
C L₂
D B L₃
A E

V O técnico concluiu que as correntes que apresentam o mesmo valor são

A) IA = IE e IC = ID.
B) IA = IB = IE e IC = ID.
C) IA = IB, apenas.
D) IA = IB = IE, apenas.
E) IC = IB, apenas.

Accepted Answer

Alternativa A: IA = IE e IC = ID.

Em um circuito elétrico, pontos ligados por fios de resistência nula sem derivações intermediárias mantêm a mesma corrente elétrica, pois a carga que passa por um ponto necessariamente passa pelo outro; assim, os pontos que pertencem ao mesmo ramo do circuito (A e E, e separadamente C e D) apresentam correntes iguais, conforme a topologia mostrada na figura. As demais opções erram ao igualar pontos que estão em ramos diferentes do circuito ou ao restringir a igualdade a apenas um par de pontos, desconsiderando a distribuição completa de corrente entre os ramos. Consulte a figura da questão.

Questão 74 do ENEM 2016
