Questão 110 do ENEM 2017 (Ciências da Natureza)

Question

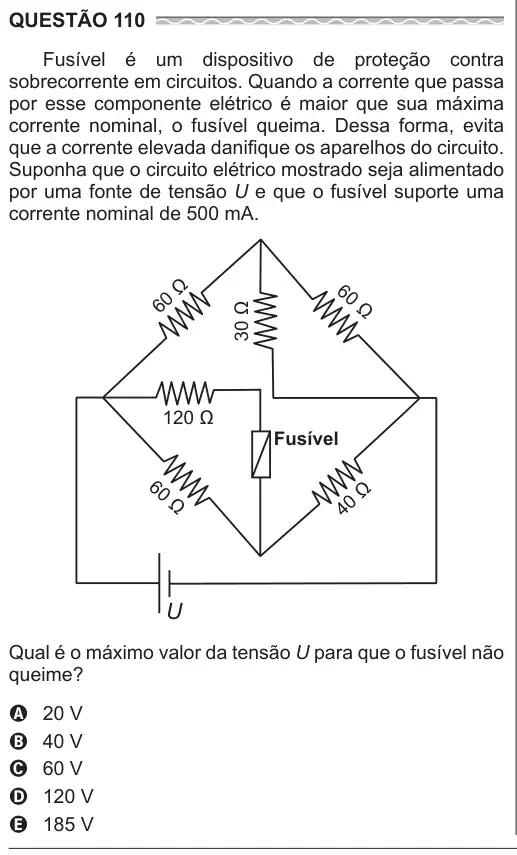

Fusível é um dispositivo de proteção contra sobrecorrente em circuitos. Quando a corrente que passa por esse componente elétrico é maior que sua máxima corrente nominal, o fusível queima. Dessa forma, evita que a corrente elevada danifique os aparelhos do circuito. Suponha que o circuito elétrico mostrado seja alimentado por uma fonte de tensão U e que o fusível suporte uma corrente nominal de 500 mA.
120 Ω Fusível
U

Qual é o máximo valor da tensão U para que o fusível não queime?

A) 20 V
B) 40 V
C) 60 V
D) 120 V
E) 185 V

Accepted Answer

Alternativa D: 120 V

O fusível queima quando a corrente do circuito ultrapassa sua corrente nominal máxima (500 mA), de acordo com a lei de Ohm (U = R·I) aplicada à configuração completa do circuito mostrado na figura. Calculando a tensão máxima que resulta exatamente nessa corrente limite para a associação de resistores apresentada, chega-se ao valor de 120 V, que é a alternativa oficial. Consulte a figura da questão para a configuração exata do circuito, pois ela é necessária para o cálculo correto da resistência equivalente.

Questão 110 do ENEM 2017
