Questão 177 do ENEM 2020 (Matemática)

Question

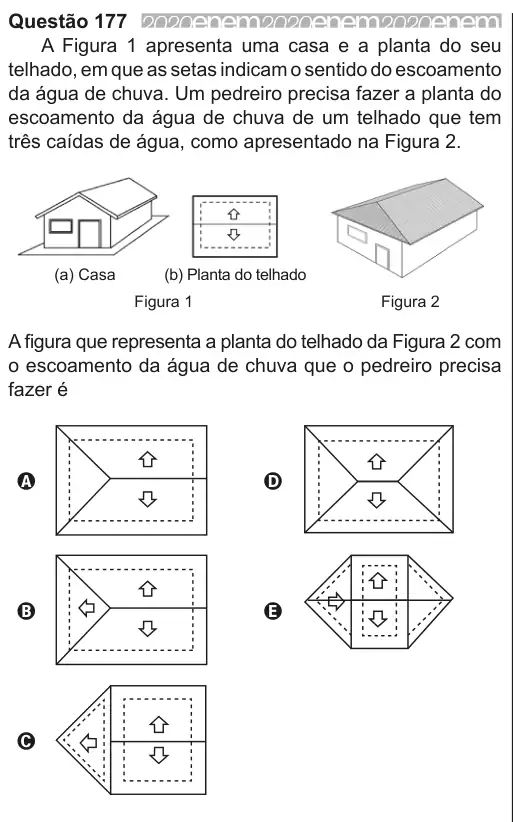

A Figura 1 apresenta uma casa e a planta do seu telhado, em que as setas indicam o sentido do escoamento da água de chuva. Um pedreiro precisa fazer a planta do escoamento da água de chuva de um telhado que tem três caídas de água, como apresentado na Figura 2.
(a) Casa (b) Planta do telhado
Figura 1 Figura 2

A figura que representa a planta do telhado da Figura 2 com o escoamento da água de chuva que o pedreiro precisa fazer é

A) Alternativa A (ver figura)
B) Alternativa B (ver figura)
C) Alternativa C (ver figura)
D) Alternativa D (ver figura)
E) Alternativa E (ver figura)

Accepted Answer

Alternativa B: Alternativa B (ver figura)

A planta do escoamento de um telhado de três águas deve mostrar as setas de escoamento direcionadas corretamente para as calhas correspondentes a cada uma das três caídas de água, de forma consistente com a geometria do telhado representado na Figura 2. A alternativa correta reproduz esse padrão de escoamento de maneira coerente com a estrutura real do telhado. Consulte a figura da questão.

Questão 177 do ENEM 2020
