Questão 102 do ENEM 2021 (Ciências da Natureza)

Question

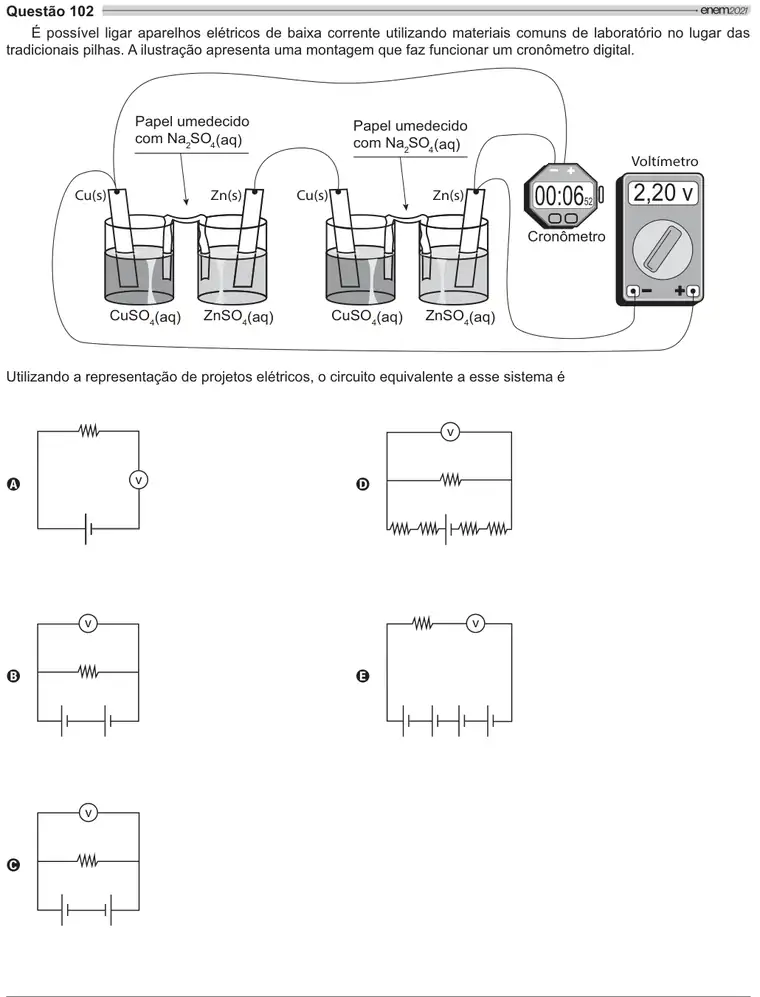

É possível ligar aparelhos elétricos de baixa corrente utilizando materiais comuns de laboratório no lugar das tradicionais pilhas. A ilustração apresenta uma montagem que faz funcionar um cronômetro digital.
Papel umedecido com Na SO (aq)2 4
Cu(s) Zn(s) Cu(s)
CuSO₄(aq) ZnSO₄(aq) CuSO₄(aq)
Papel umedecido com Na SO (aq)2 4 Voltímetro Zn(s) 00:0652 2,20 v
Cronômetro
ZnSO₄(aq)

Utilizando a representação de projetos elétricos, o circuito equivalente a esse sistema é

A) Alternativa A (ver figura)
B) Alternativa B (ver figura)
C) Alternativa C (ver figura)
D) Alternativa D (ver figura)
E) Alternativa E (ver figura)

Accepted Answer

Alternativa B: Alternativa B (ver figura)

O experimento descreve duas pilhas de Daniell (cobre-zinco) ligadas em série por meio de pontes salinas (papel umedecido com sulfato de sódio), alimentando um cronômetro. Em um circuito elétrico equivalente, isso é representado por duas fontes de força eletromotriz associadas em série alimentando o mesmo ramo do circuito, e não em paralelo nem isoladas. A tensão total de 2,20 V medida no voltímetro é a soma das forças eletromotrizes das duas células. Os desenhos dos circuitos das alternativas não puderam ser reproduzidos em texto. Consulte a figura da questão.
