Questão 126 do ENEM 2021 (Ciências da Natureza)

Question

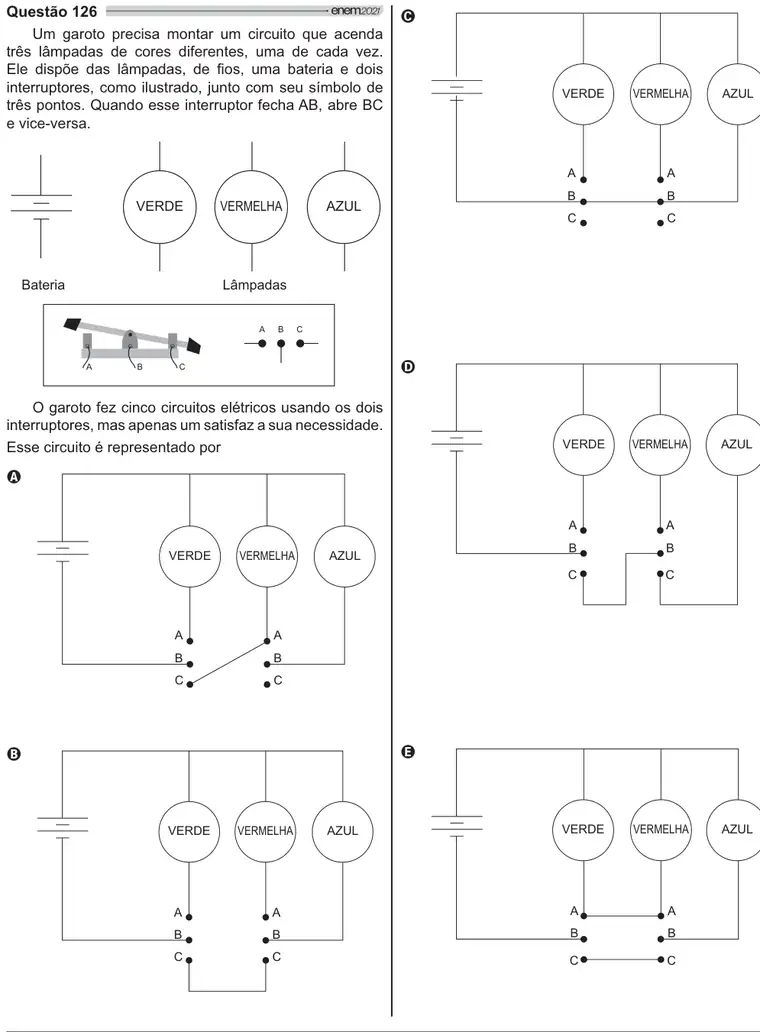

Um garoto precisa montar um circuito que acenda três lâmpadas de cores diferentes, uma de cada vez. Ele dispõe das lâmpadas, de fios, uma bateria e dois interruptores, como ilustrado, junto com seu símbolo de três pontos. Quando esse interruptor fecha AB, abre BC e vice-versa.
VERDE VERMELHA AZUL
Bateria Lâmpadas
A B C
A B C

O garoto fez cinco circuitos elétricos usando os dois interruptores, mas apenas um satisfaz a sua necessidade. Esse circuito é representado por

A) Alternativa A (ver figura)
B) Alternativa B (ver figura)
C) Alternativa C (ver figura)
D) Alternativa D (ver figura)
E) Alternativa E (ver figura)

Accepted Answer

Alternativa D: Alternativa D (ver figura)

O garoto precisa que, a cada momento, apenas uma lâmpada esteja acesa, alternando entre elas conforme os dois interruptores mudam de posição (quando um fecha o circuito AB, abre o BC, e vice-versa). O circuito correto deve garantir que o fechamento de cada combinação de interruptores complete o caminho para exatamente uma lâmpada por vez, nunca acendendo duas ao mesmo tempo nem deixando todas apagadas. Os textos das cinco alternativas, que descrevem os diagramas dos circuitos, saíram idênticos na extração e não permitem diferenciá-los sem a imagem original. Consulte a figura da questão.
