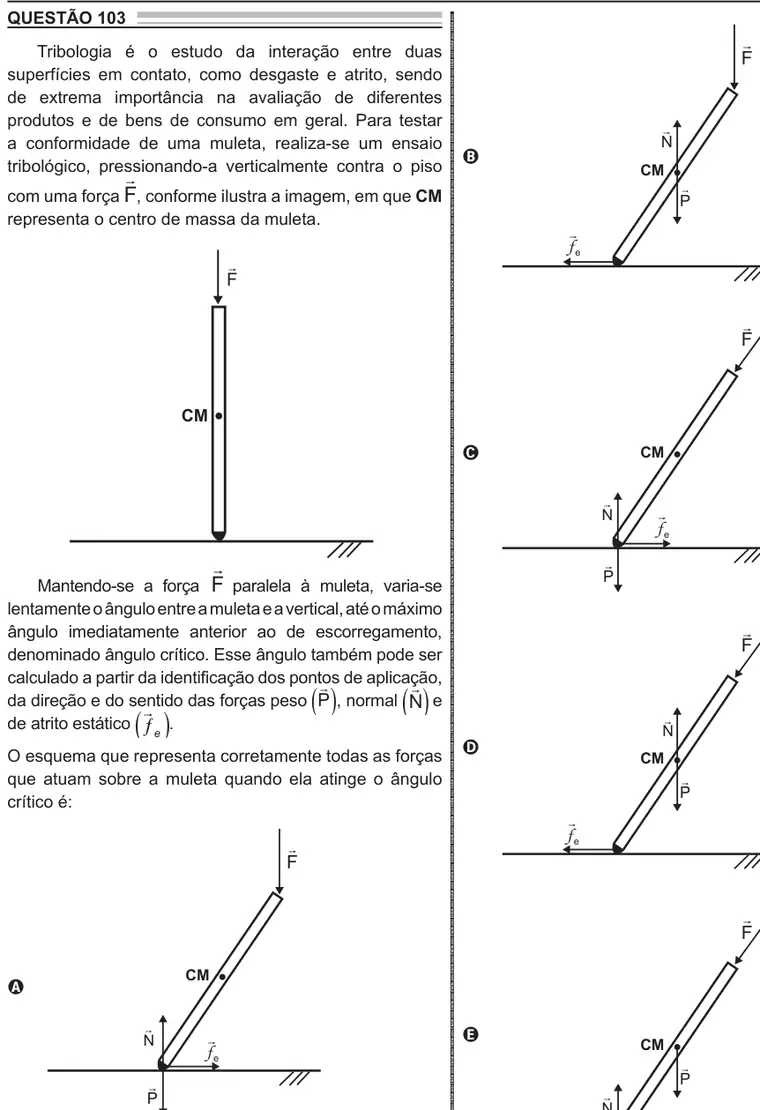

Questão 103 do ENEM 2022

Tribologia é o estudo da interação entre duas superfícies em contato, como desgaste e atrito, sendo de extrema importância na avaliação de diferentes produtos e de bens de consumo em geral. Para testar a conformidade de uma muleta, realiza-se um ensaio tribológico, pressionando-a verticalmente contra o piso com uma forçaF, conforme ilustra a imagem, em que CM representa o centro de massa da muleta.  F CM  Mantendo-se a força F paralela à muleta, varia-se lentamente o ângulo entre a muleta e a vertical, até o máximo ângulo imediatamente anterior ao de escorregamento, denominado ângulo crítico. Esse ângulo também pode ser calculado a partir da identificação dos pontos de aplicação,P��, normal  da direção e do sentido das forças pesode atrito estático  ��^eN � �e �^. O esquema que representa corretamente todas as forças que atuam sobre a muleta quando ela atinge o ângulo crítico é:  F
