Questão 120 do ENEM 2023 (Ciências da Natureza)

Question

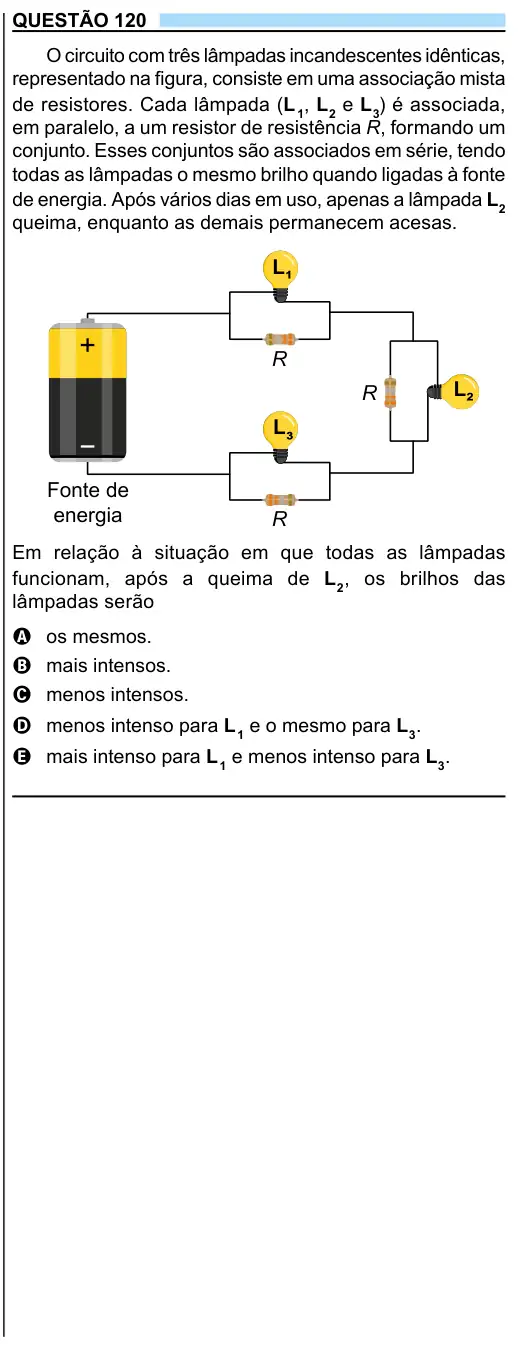

O circuito com três lâmpadas incandescentes idênticas, representado na figura, consiste em uma associação mista de resistores. Cada lâmpada (L₁, L₂ e L₃) é associada, em paralelo, a um resistor de resistência R, formando um conjunto. Esses conjuntos são associados em série, tendo todas as lâmpadas o mesmo brilho quando ligadas à fonte de energia. Após vários dias em uso, apenas a lâmpada L₂ queima, enquanto as demais permanecem acesas.
L¹
R R L² L³

Fonte de energia R Em relação à situação em que todas as lâmpadas funcionam, após a queima de L₂, os brilhos das lâmpadas serão

A) os mesmos.
B) mais intensos.
C) menos intensos.
D) menos intenso para L₁ e o mesmo para L₃.
E) mais intenso para L₁ e menos intenso para L₃.

Accepted Answer

Alternativa C: menos intensos.

Cada conjunto tem uma lâmpada em paralelo com um resistor R; quando a lâmpada L2 queima, a corrente desse conjunto passa toda pelo resistor, aumentando a resistência equivalente daquele conjunto e, portanto, da associação em série total. Isso reduz a corrente total do circuito, diminuindo o brilho das lâmpadas L1 e L3, que continuam acesas. As demais alternativas não consideram corretamente o efeito do aumento de resistência total sobre a corrente. O conceito é associação mista de resistores e efeito de abertura de um ramo.
