Questão 132 do ENEM 2024 (Ciências da Natureza)

Question

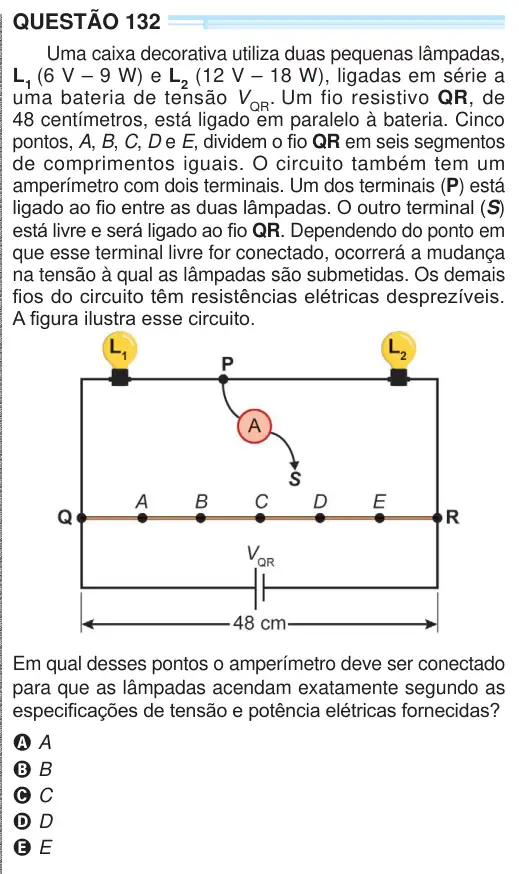

Uma caixa decorativa utiliza duas pequenas lâmpadas, L₁ (6 V – 9 W) e L₂ (12 V – 18 W), ligadas em série a uma bateria de tensão VQR. Um fio resistivo QR, de 48 centímetros, está ligado em paralelo à bateria. Cinco pontos, A, B, C, D e E, dividem o fio QR em seis segmentos de comprimentos iguais. O circuito também tem um amperímetro com dois terminais. Um dos terminais (P) está ligado ao fio entre as duas lâmpadas. O outro terminal (S) está livre e será ligado ao fio QR. Dependendo do ponto em que esse terminal livre for conectado, ocorrerá a mudança na tensão à qual as lâmpadas são submetidas. Os demais fios do circuito têm resistências elétricas desprezíveis. A figura ilustra esse circuito.

Em qual desses pontos o amperímetro deve ser conectado para que as lâmpadas acendam exatamente segundo as especificações de tensão e potência elétricas fornecidas?

A) A
B) B
C) C
D) D
E) E

Accepted Answer

Alternativa B: B

O ponto correto para ligar o terminal do amperímetro é aquele que faz a tensão sobre o trecho do fio QR conectado corresponder exatamente às tensões nominais das lâmpadas L1 (6 V) e L2 (12 V), dividindo a tensão da bateria proporcionalmente aos seis segmentos do fio QR conforme a posição dos pontos A a E. A alternativa correta é o ponto B, que resulta na divisão de tensão adequada para que ambas as lâmpadas operem conforme suas especificações de tensão e potência. Essa determinação depende da configuração exata do circuito e da posição dos pontos apresentados na figura. Consulte a figura da questão.
